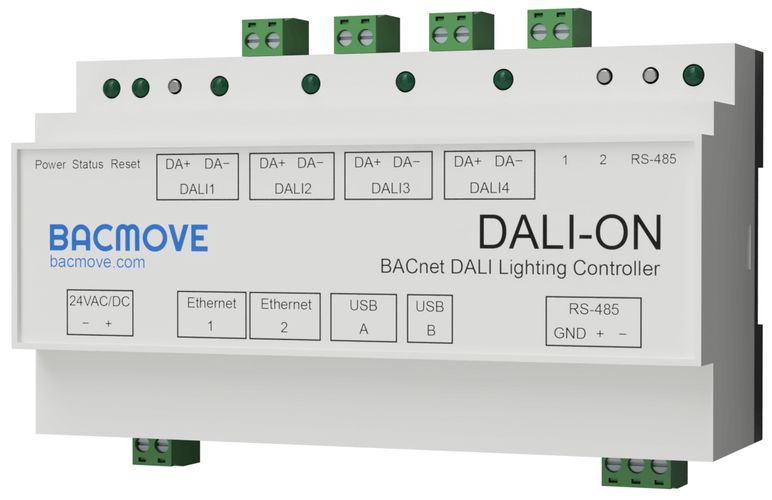

4 kanalų DALI-2 apšvietimo valdiklis

Kambario apšvietimo valdymas

DALION gali būti naudojamas automatiniam DALI kambario valdymui su buvimo, dienos šviesos panaudojimo, paklausos reagavimo ir kitomis funkcijomis.

BACnet

Šliuzo funkcija leidžia dvikryptį ryšį tarp DALI (skaitmeninio adresuojamo apšvietimo sąsajos) tinklų ir BACnet sistemų. Jis integruoja daug funkcijų, palengvinančių DALI apšvietimo įrengimą BACnet tinkle.

API

Bet kuri programavimo kalba, galinti siųsti HTTP GET užklausas, gali sąveikauti su DALI lempomis per DALION API.

Taikymo sritys

Biurų pastatai

Mokymo įstaigos

Prekybos centrai

Konferencijų salės

Sandėliai

Šliuzas BACnet – DALI į BMS

Pagrindinės savybės

Keturi DALI kanalai

DALION-4 modelis turi keturis DALI kanalus. DALION šliuzas gali valdyti iki 256 DALI įrenginių. Tai yra 64 įrenginiai su 16 grupėmis ir 16 scenomis + 32 įvesties įrenginiai.

Kambario apšvietimo valdymas

Tai leidžia automatiškai reguliuoti apšvietimo intensyvumą priklausomai nuo išorinių įvesties signalų, pvz., užimtumo, buvimo ir šviesos jutiklių. Įtrauktos tokios funkcijos kaip dienos šviesos panaudojimas, užimtumas, įspėjimas apie neužimtumą, perjungimo laiko riba ir reagavimas į poreikį.

Komandos

Komandos leidžia siųsti kelias komandas paeiliui. Komandos gali būti paleistos arba sustabdytos pagal tvarkaraštį, DALI-2 mygtuką, BACnet arba

interneto sąsają.

DALI-2 palaikymas

Gali integruoti iki 32 DALI-2 įvesties įrenginių (valdymo įrenginių) vienam DALI kanalui. Šviesos jutikliai, buvimo jutikliai ir mygtukai gali būti konfigūruojami per interneto sąsają ir prieinami per BACnet sąsają.

Tvarkaraštis

Tvarkaraščiai palaiko tiek laiko, tiek astronominių laikrodžių įvykius.

Spalvų valdymas

Palaiko DALI 8 tipo (DT8) tvarkykles su visais keturiais spalvų tipais: xy koordinatės, spalvų temperatūra Tc, pirminė N arba RGBWAF.

Integruotas Ethernet komutatorius

Įrengtas dviejų prievadų Ethernet komutatorius, leidžiantis grandine sujungti kelis DALION šliuzus.

Interneto sąsaja

Reaguojanti interneto sąsaja leidžia konfigūruoti ir paleisti įrenginį. Vartotojo sąsaja prieinama keliuose elektroniniuose įrenginiuose, pvz., kompiuteriuose, iPhone, Android ir planšetiniuose kompiuteriuose. Todėl nereikia jokios specialios programinės įrangos.

BACnet palaikymas

Ethernet sąsaja naudojama ryšiui su BACnet/IP protokolu. DALI kanalai, grupės, lempos ir scenos prieinami per BACnet standartinius objektus, pvz. analoginė vertė, analoginis išėjimas, analoginis įėjimas.

Adaptyvi interneto sąsaja

Interneto vartotojo sąsaja prisitaiko prie visų ekrano dydžių. Ji leidžia keisti sistemos nustatymus ir paleisti DALI įrenginius.

"Kintama balta" funkcija

Šviesos reguliavimas nuo šiltos baltos iki dienos šviesos dėl suderinamumo su DALI tipo 8 (DT8) tvarkyklėmis.

Spalvų valdymas

RGB ir kitų šviesų reguliavimas. Scenų kūrimas ir spalvų nustatymų atkūrimas.

Kambario apšvietimo valdymas

Užimtumas

Vienas ar keli buvimo jutikliai leidžia apšvietimo sistemoms sumažinti arba visiškai išjungti kambario apšvietimą, atsižvelgiant į jo užimtumą.

Dienos šviesos panaudojimas

Automatiškai reguliuokite šviesos intensyvumą, priklausomai nuo dienos šviesos.

Poreikio reagavimas

Poreikio reagavimas leidžia riboti kambario apšvietimo lygį.

Tvarkaraštis

Tvarkaraštis leidžia kontroliuoti šviesos intensyvumą tam tikru laiku.

Sieninio jungiklio integravimas

Sieninis jungiklis užtikrina rankinį valdymą.

Jutiklių integravimas

Jutikliai užtikrina buvimo, judėjimo ir apšvietimo aptikimą.

Zonavimas

Apšvietimo grupes galima kurti ir keisti programiškai, be fizinės intervencijos į laidus.

Scenos

Galima kurti ir keisti apšvietimo intensyvumo ir spalvų scenas.

Rankinio perjungimo laikas

Kai užimto režimo yra neužimtas, mygtuku galima laikinai perjungti kambario apšvietimo lygį. Kai duodamas komanda, kuri tiesiogiai veikia kambario apšvietimo lygį, paleidžiamas laikmatis. Kai laikmatis baigiasi, kambarys grįžta į neužimto režimą.

Įmontuoti tinklai

DALI

Kiekvienas DALI kanalas gali valdyti iki 64 DALI įrenginių su 16 grupėmis ir 16 scenomis.

Galima integruoti iki 32 įvesties įrenginių (valdymo įrenginių) vienam DALI kanalui.

DALI paleidimas ir konfigūravimas per žiniatinklio sąsają.

Palaiko IEC 62386 DALI įrenginius;

• Fluorescentinės lempos – 201 (įrenginio tipas 0)

• Autonominis avarinis apšvietimas – 202 (įrenginio tipas 1)

• Nuolatinė įtampa – 206 (įrenginio tipas 5)

• LED moduliai – 207 (įrenginio tipas 6)

• Perjungimo funkcija – 208 (įrenginio tipas 7)

• Spalvų valdymas – 209 (įrenginio tipas 8)

• Įvesties įrenginiai – mygtukai – 301

• Įvesties įrenginiai – buvimo jutiklis – 303

• Įvesties įrenginiai – šviesos jutiklis – 304.

Integruotas DALI paketų analizatorius.

BACnet

Naudoja BACnet/IP protokolą.

Leidžia valdyti DALI balastus ir tvarkykles atskirai, pagal grupes arba kanalus.

Naudoja analoginės įvesties objektus lempų, grupių ir kanalų grįžtamajam ryšiui.

Naudoja analoginius išvesties objektus lempų, grupių ir kanalų valdymui.

Naudoja daugiafunkcinius išvesties objektus DALI scenų atkūrimui, saugojimui ir ištrynimui.

Palaiko BACnet COV (vertės keitimo) paslaugas.

Tinklo problemų diagnostikai yra daug skaitiklių.

Interneto sąsaja

Visą konfigūraciją galima atlikti per interneto sąsają.

DALI įrenginių paleidimas ir testavimas.

Tinklo konfigūracija.

DALI jungimas

Magistralės laidai turi būti sujungti žvaigždės, linijine arba mišria topologija. Laidai neturi būti sujungti žiedo struktūra. Du laidai, kurie veikia kaip magistralė, turi būti tame pačiame kabelyje arba kabelinėje. Kabelyje arba kabelinėje du laidai turi būti vienas šalia kito, kad būtų išvengta netyčinio sujungimo su kitais signalais.

Senasis DALI 1

Tiesioginis pultų „Cooper Fifth Light System Gen 1 – LCP“ ir ‚LMS‘ pakaitalas. Jame galima integruoti „Cooper Lighting / Fifth Light“ DALI mygtukų seriją FDW ir DALI daugiafunkcinių jutiklių seriją FLT-MTS. Techniniai

Techniniai duomenys

Modelis DALION-4, DALION-1

Maitinimo šaltinis 24 V AC/DC, 50/60 Hz

Matmenys 157 x 86 x 59 mm, 6,181″ x 3,386″ x 2,323″ (ilgis x plotis x aukštis)

Tvirtinimas DIN bėgelis

Darbinė temperatūra 0 °C iki 45 °C

DALI kanalai 4 (DALION-4), 1 (DALION-1)

Kiekvienam kanalui reikalingas atskiras išorinis DALI maitinimas

Ethernet sąsaja 2, RJ45 prievadas, 100BASE-T, BACnet/IP, HTTP

Atnaujinama programinė įranga

Užsakymo informacija

Modelio numeris Modelio aprašymas

DALION-4 BACnet/IP – DALI, DALION valdiklis su 4 DALI kanalais

DALION-1 BACnet/IP – DALI, DALION valdiklis su 1 DALI kanalu
